Witam
Przedstawiam najnowszy wytwór moich rąk pt. "MXR PHASE90 DIY"
Układ oparty jest projekt z tonepad.com. Jako tranzystorów użyłem sparowanych pod względem Ids, BF245A w zamian za 2N5952, a w zamian 2N4125 uzyłem BC560. Rezystory 0,125W, kondensatory MKT.

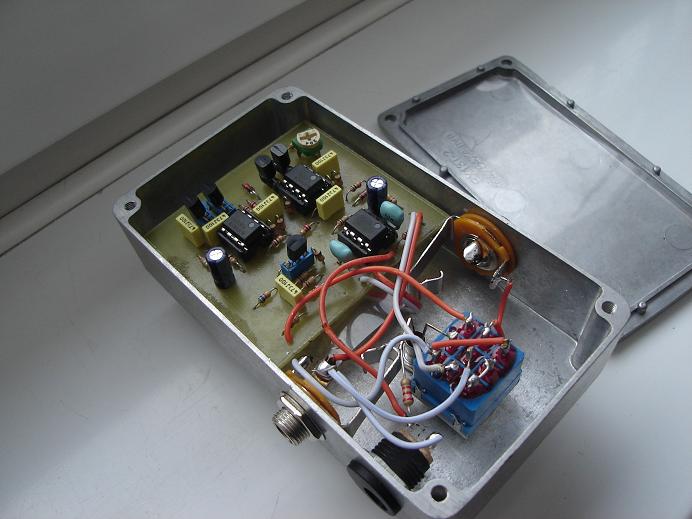

Płytka wykonana metodą termotransferową.

Całość powstawała kilka lat Smile

Układ ruszył bezproblemowo od "pierwszego kopa". Brzmieniowo jest świetne!

Projekt bazuje na:
[link widoczny dla zalogowanych]

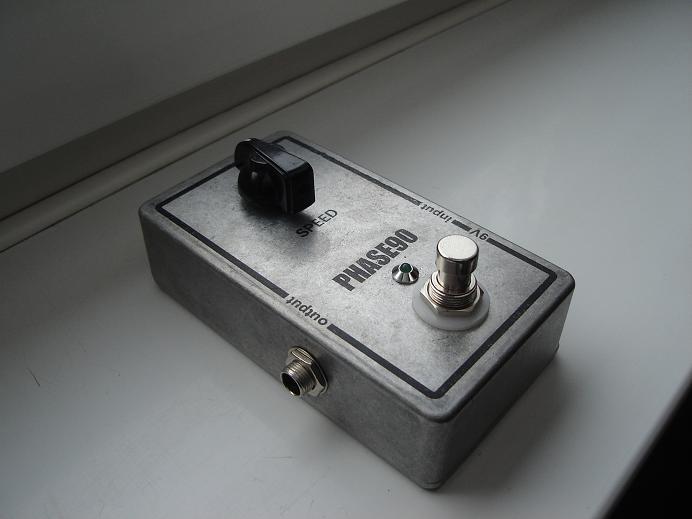

Obudowa i przełącznik z allegro. Obudowy nie malowałem, została na nią naniesiona tylko "warstwa opisowa" autorstwa kol. Mielczar.
Jeśli macie jakieś pytania itp. to piszcie Wink

Pozdrawiam.

PS. W przygotowaniu PHASE45 Wink

Pozdrawiam!

thereminator

Fajny. Widać że się przyłożyłeś i starannie podszedłeś do montażu. Nie podoba mi się prowadzenie masy przez obudowę, choć powszechnie spotykane w fabrycznych konstrukcjach - preferuję izolowane gniazda i połączenie obudowy z masą układu w jednym punkcie.

SOVTEK

Witam ponownie bo bardzo długiej przerwie Smile

W następnych układach będę stosował izolowane gniazda lepszej jakości, te które widać na fotografiach niestety okazały się niezbyt trwałe. Użyłem takich w innym efekcie i nie wytrzymały zbyt długo.

W następnym odcinku "replika" MXR Distortion PLUS Smile

Phase45 o którym pisałem w pierwszym poście leży uruchomiony, lecz jednak bez obudowy.

Pozdrawiam
Sovtek
